Nguyên lý hoạt động máy khoan đá XCMG

Nguyên lý hoạt động máy khoan đá XCMG là một chủ đề cực kỳ quan trọng đối với bất kỳ ai làm trong ngành khai thác hoặc xây dựng. Việc nắm rõ truyền động thủy lực và các thành phần cốt lõi là chìa khóa để đạt được hiệu suất khoan tối đa.

Bài viết này sẽ đi sâu phân tích cơ chế làm việc phức tạp của dòng máy khoan XCMG qua từng chu kỳ khoan chi tiết. Đồng thời, chúng tôi sẽ chia sẻ những yếu tố then chốt giúp bạn tối ưu hóa hiệu suất, từ việc điều chỉnh tốc độ khoan đến việc hiểu rõ cơ chế nén khí và ảnh hưởng của độ sâu mũi khoan để đảm bảo sự ổn định và tiết kiệm chi phí vận hành.

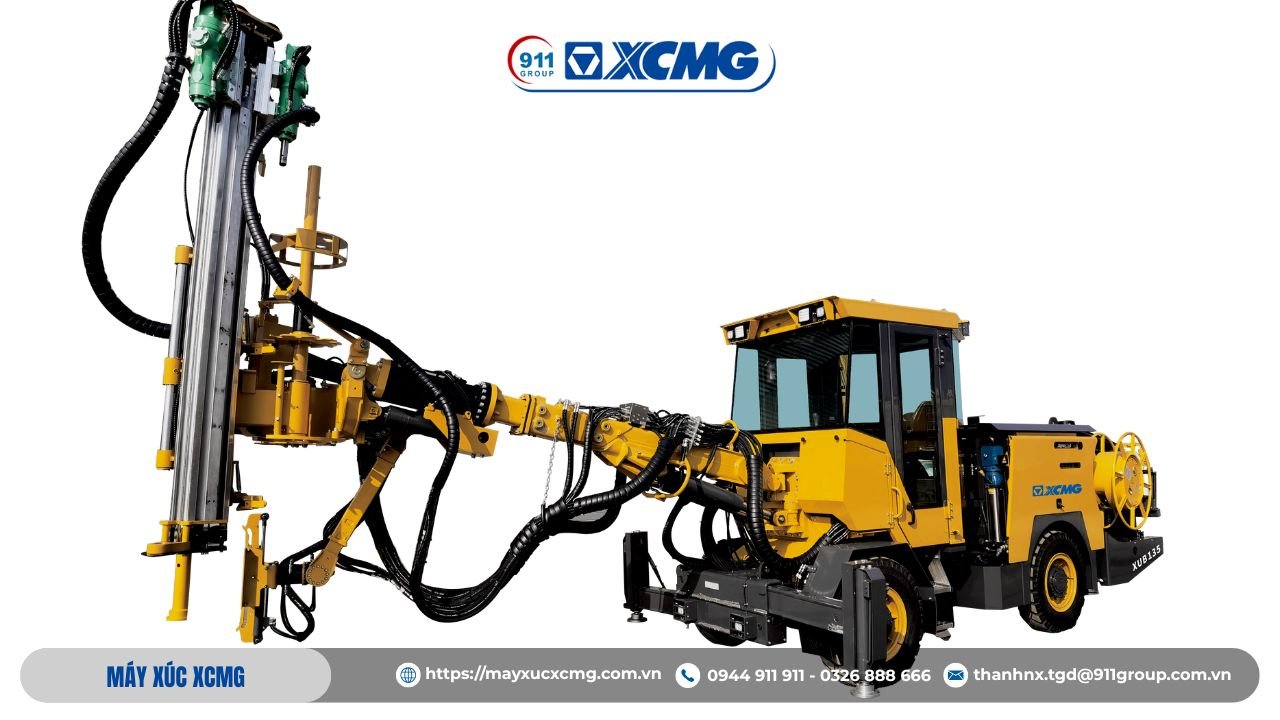

Nguyên lý hoạt động máy khoan đá XCMG qua từng chu kỳ khoan

Để hiểu cách máy khoan đá XCMG hoạt động hiệu quả, chúng ta cần phân tích sâu vào từng giai đoạn của chu kỳ khoan, quá trình lặp lại đảm bảo mũi khoan xuyên phá được bề mặt đá cứng. Nguyên lý hoạt động máy khoan đá XCMG là sự kết hợp nhuần nhuyễn giữa lực đập mạnh mẽ, lực xoay ổn định và cơ chế đẩy cần khoan xuống.

Chu kỳ khoan và sự phối hợp giữa cơ cấu đập xoay

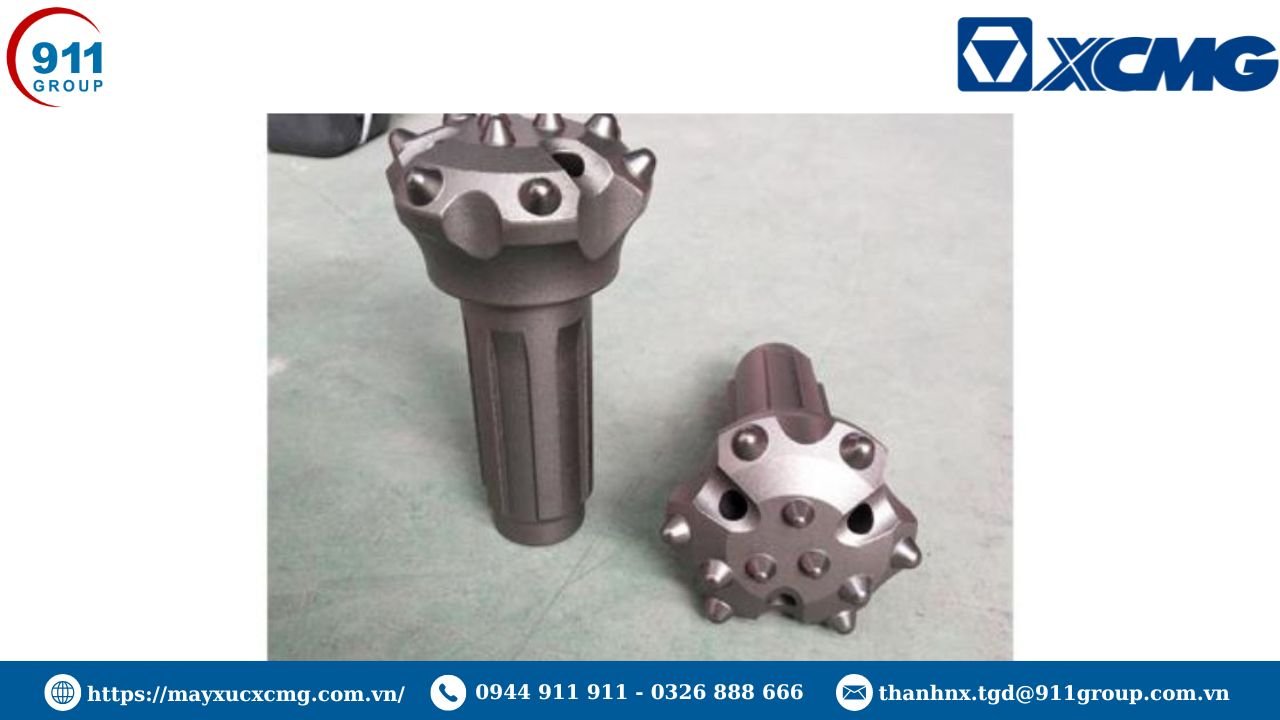

Chu kỳ khoan bắt đầu khi lực đẩy tạo áp suất lên cần khoan, giữ cho mũi khoan tiếp xúc chặt chẽ với bề mặt đá. Trong cùng thời điểm, cơ cấu đập liên tục tạo ra các xung lực mạnh mẽ, tần suất cao tác động thẳng vào đuôi cần khoan. Song song với lực đập, cơ cấu xoay chậm rãi quay mũi khoan để các hạt Carbide trên mũi khoan phá vỡ đá theo một quỹ đạo mới sau mỗi nhịp đập. Sự phối hợp đồng bộ giữa lực đập và lực xoay là yếu tố quyết định tốc độ và hiệu suất phá đá.

Cơ chế nén khí và tác động đến khả năng phá vỡ đá

Cơ chế nén khí đóng vai trò kép trong nguyên lý hoạt động máy khoan đá XCMG. Thứ nhất, khí nén được sử dụng để cung cấp năng lượng cho bộ phận đập hoạt động, tạo ra lực xung động cần thiết để phá vỡ đá. Thứ hai, và quan trọng không kém, khí nén được bơm vào lỗ khoan để làm sạch mùn đá, đẩy chúng ra khỏi lỗ. Việc loại bỏ mùn đá kịp thời giúp mũi khoan luôn tiếp xúc với bề mặt đá tươi, tối đa hóa lực phá vỡ và giảm mài mòn, qua đó duy trì tốc độ khoan cao.

Độ sâu mũi khoan và ảnh hưởng đến ổn định lực đập

Độ sâu mũi khoan cần được kiểm soát chính xác để duy trì hiệu suất đập tối ưu. Khi độ sâu mũi khoan quá lớn (lực đẩy quá mạnh), mũi khoan có thể bị kẹt hoặc áp suất ngược lên cơ cấu đập, làm giảm hiệu suất truyền lực. Ngược lại, nếu độ sâu mũi khoan quá nhỏ (lực đẩy yếu), năng lượng đập sẽ không được truyền hết vào đá, gây rung lắc và hao phí công suất. Việc giữ độ sâu mũi khoan trong dải tối ưu là chìa khóa để đảm bảo sự ổn định và hiệu quả của lực đập.

Vai trò của truyền động thủy lực trong điều chỉnh tốc độ và tối ưu lực khoan

Sau khi nắm được cơ chế đập xoay, chúng ta cần hiểu rõ ‘bộ não’ điều khiển tất cả: hệ thống truyền động thủy lực. Hệ thống này không chỉ cung cấp năng lượng mà còn là công cụ chính để điều chỉnh tốc độ và lực khoan.

Cấu trúc truyền động thủy lực và dòng dầu điều khiển lực xoắn

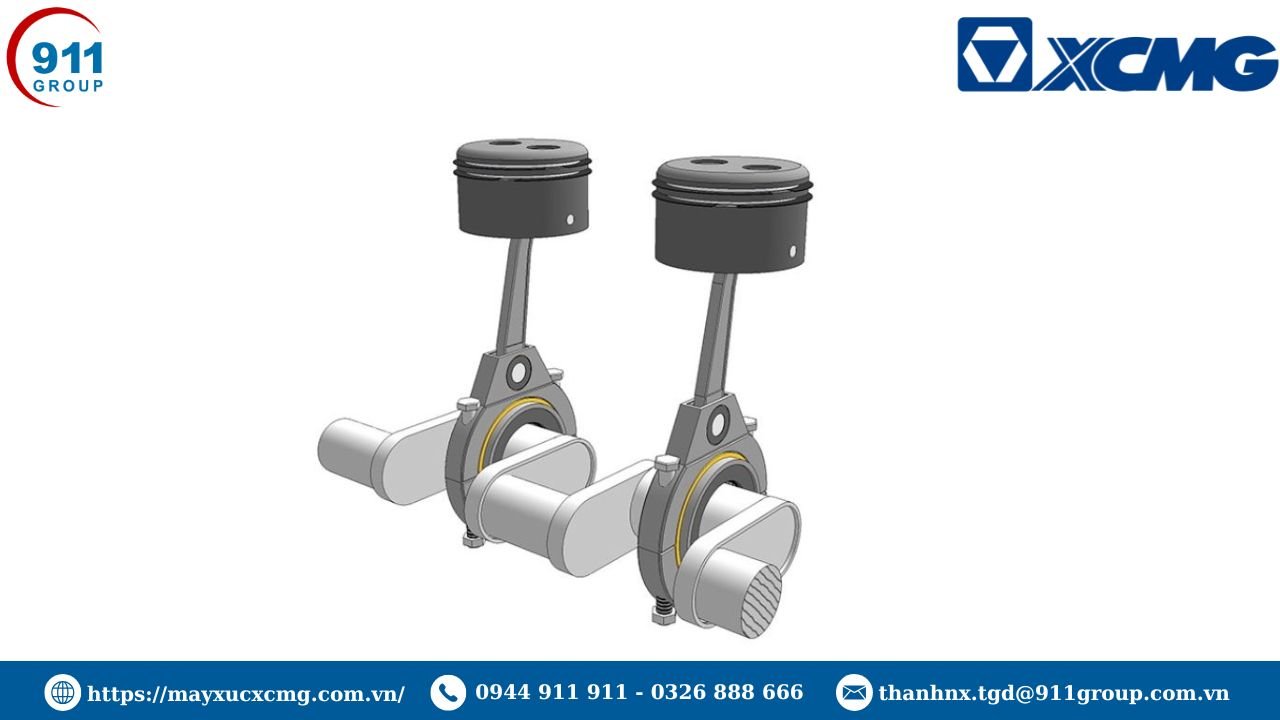

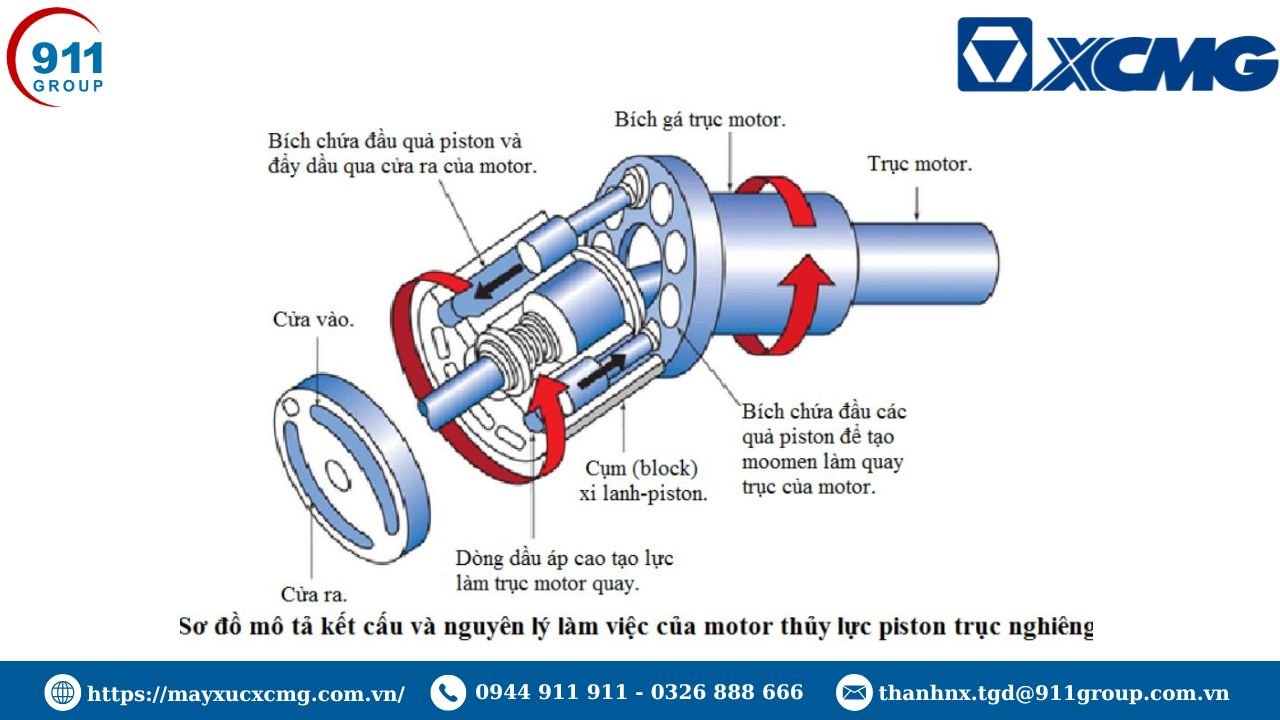

Hệ thống truyền động thủy lực của máy XCMG bao gồm bơm thủy lực, van điều khiển, mô tơ xoay, và xi-lanh đẩy. Bơm thủy lực tạo ra dòng dầu có áp suất cao, dòng dầu này được van điều khiển phân phối đến mô tơ xoay để tạo ra mô men xoắn và đến xy lanh đẩy để tạo ra lực đẩy. Lực xoắn này rất quan trọng vì nó cho phép mũi khoan xoay và phân bổ lực đập đều lên bề mặt. Việc kiểm soát chính xác dòng dầu giúp điều chỉnh lực xoắn và lực đẩy một cách linh hoạt theo từng điều kiện khoan.

Nguyên tắc điều chỉnh tốc độ khoan để kiểm soát mô men xoắn

Điều chỉnh tốc độ khoan (tốc độ xoay của mũi khoan) là thao tác thiết yếu để kiểm soát mô men xoắn. Đối với đá cứng, cần một mô men xoắn lớn nhưng tốc độ xoay chậm hơn để lực đập tập trung phá vỡ. Đối với đá mềm, có thể tăng tốc độ xoay lên để tăng tốc độ xuyên phá. Hệ thống truyền động thủy lực cho phép người vận hành thay đổi lưu lượng dầu đến mô tơ xoay, qua đó tinh chỉnh tốc độ quay, đảm bảo mô men xoắn luôn phù hợp với độ cứng của vật liệu.

Tối ưu công suất động cơ theo độ cứng đá và độ sâu khoan

Việc tối ưu công suất động cơ thông qua hệ thống thủy lực là cực kỳ quan trọng. Nguyên lý hoạt động máy khoan đá XCMG thông minh cho phép hệ thống tự động điều chỉnh lực đẩy và tốc độ xoay để duy trì công suất đầu ra ổn định, bất kể sự thay đổi của độ cứng đá hay độ sâu mũi khoan. Khi khoan vào đá cứng, hệ thống có thể giảm tốc độ xoay và tăng lực đẩy (trong giới hạn), nhằm tận dụng tối đa năng lượng đập mà không gây quá tải cho động cơ diesel chính.

Xem thêm:

• Cấu tạo hệ thống truyền động và búa đập trên máy khoan đá
• Kỹ thuật điều chỉnh áp suất và tốc độ khoan của máy khoan đá XCMG
• Cách xử lý khi máy khoan đá XCMG bị lệch hướng hoặc gặp lớp đá cứng

Các thông số kỹ thuật ảnh hưởng đến hiệu suất khoan và cách thiết lập tối ưu

Hiệu suất khoan không chỉ phụ thuộc vào nguyên lý hoạt động máy khoan đá XCMG mà còn bị chi phối bởi các thiết lập thông số kỹ thuật.

Áp suất nén khí và mức tiêu hao dầu trong điều kiện tải thực tế

Áp suất và lưu lượng nén khí là thông số ảnh hưởng trực tiếp đến lực đập và khả năng làm sạch lỗ khoan. Áp suất khí cao hơn thường cho lực đập mạnh hơn, nhưng cũng dẫn đến mức tiêu hao nhiên liệu và dầu bôi trơn cao hơn.

Trong điều kiện tải thực tế, người vận hành cần tìm ra điểm cân bằng tối ưu: áp suất nén khí đủ mạnh để phá đá hiệu quả nhưng không quá cao để lãng phí nhiên liệu.

• Tải thấp/Đá mềm: Giảm áp suất nén khí và lưu lượng dầu bôi trơn.
• Tải cao/Đá cứng: Tăng áp suất nén khí đến mức tối đa cho phép để đảm bảo hiệu suất đập.

Lực đập và tốc độ xoay phù hợp với từng loại đá

Thiết lập lực đập và tốc độ xoay phải được điều chỉnh linh hoạt theo loại đá. Đá cứng yêu cầu lực đập cực đại và tốc độ xoay chậm để tối đa hóa sự phá vỡ đá tại mỗi nhịp đập. Ngược lại, đối với đá mềm hơn, cần giảm lực đập và tăng tốc độ xoay để tăng tốc độ xuyên thấu.

Thiết lập chu kỳ khoan để đảm bảo độ sâu ổn định và giảm mài mòn mũi khoan

Việc thiết lập chu kỳ khoan tối ưu bao gồm việc căn chỉnh tỷ lệ giữa lực đẩy (quyết định độ sâu mũi khoan) và lực đập/xoay. Một chu kỳ khoan được thiết lập tốt sẽ đảm bảo rằng:

• Độ sâu mũi khoan (lực đẩy) đủ để giữ mũi khoan tiếp xúc, không bị nảy.
• Lực đập được truyền tối đa vào đá, không bị phản lực lại.
• Tốc độ xoay vừa đủ để làm sạch đáy lỗ khoan sau mỗi cú đập.

Điều này không chỉ giúp tăng tốc độ khoan mà còn giảm đáng kể sự mài mòn không cần thiết lên mũi khoan và các bộ phận máy.

Kết luận

Nguyên lý hoạt động máy khoan đá XCMG là một hệ thống phức tạp nhưng vô cùng hiệu quả, dựa trên sự hòa hợp giữa truyền động thủy lực tinh vi và cơ cấu đập xoay mạnh mẽ. Để thực sự tối ưu hóa hiệu suất, người vận hành cần nắm vững các yếu tố then chốt như kiểm soát độ sâu mũi khoan, điều chỉnh chính xác tốc độ xoay, và cân bằng giữa cơ chế nén khí với lực đập. Nắm vững những nguyên lý này không chỉ giúp tăng năng suất mà còn kéo dài tuổi thọ thiết bị và giảm chi phí vận hành tổng thể.
