Bảo dưỡng bạc đạn trống lu và moay-ơ xe lu XCMG đúng quy trình

Bảo dưỡng bạc đạn trống lu và moay-ơ xe lu XCMG đúng quy trình là yếu tố then chốt giúp trống lu quay ổn định, truyền lực rung hiệu quả và hạn chế hư hỏng nặng. Nếu bạc đạn hoặc moay-ơ thiếu bôi trơn, mài mòn sớm có thể gây rung không đều, phát sinh tiếng ồn và giảm chất lượng đầm nén. Thực hiện bảo dưỡng đúng kỹ thuật sẽ giúp kéo dài tuổi thọ thiết bị và đảm bảo an toàn khi vận hành. Dưới đây chia sẻ của Máy xúc XCMG về bảo dưỡng bạc đạn trống lu và moay-ơ xe lu XCMG.

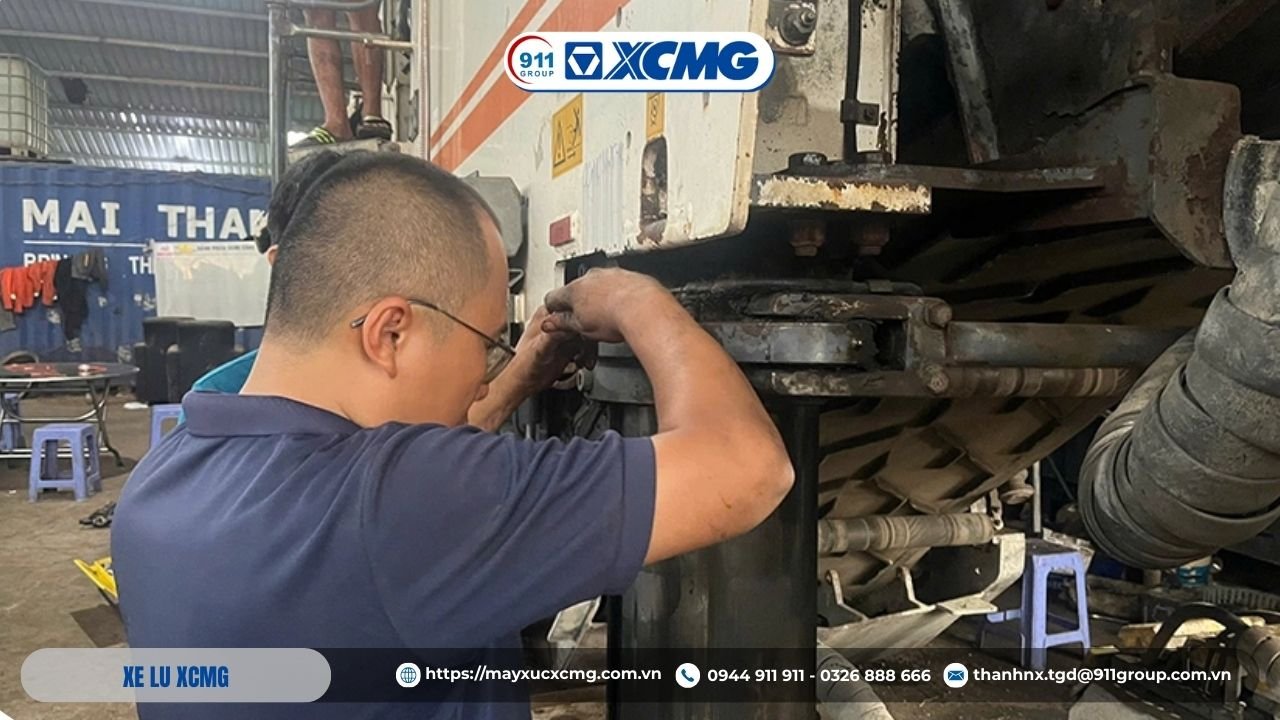

Tổng quan về bạc đạn trống lu và moay-ơ XCMG và bảo dưỡng

Bạc đạn trống lu và moay-ơ XCMG là các chi tiết chịu tải lớn, làm việc liên tục trong điều kiện rung mạnh và môi trường bụi bẩn. Việc hiểu rõ cấu tạo, chức năng và quy trình bảo dưỡng giúp trống lu quay êm, giảm mài mòn và duy trì hiệu suất đầm nén ổn định.

Cấu trúc bạc đạn và thành phần chính

Xe lu rung XCMG XS143J–XS263J sử dụng bạc đạn côn SKF đôi (30220 + 32222) tại trống lu và moay-ơ, chịu tải hướng kính 150 kN, quay 0–12 km/h. Các bộ phận cần bảo dưỡng:

• Bạc đạn côn SKF: vòng trong/ngoài thép crom, vệ sinh bạc đạn nếu cặn >0.1g.
• Moay-ơ: hợp kim đúc, kiểm tra khe hở axial/radial <0.3mm.
• Phớt chắn dầu: NBR, tra mỡ chịu nhiệt EP2 lithium 220°C.
• Bulong M24: moment siết bulong 800 Nm, lỏng nếu rung.

911 Group cung cấp bạc đạn côn SKF mã 30220/32222, mỡ EP2 Shell Gadus S2 V220, bảo hành 24 tháng.

Tầm quan trọng của bảo dưỡng bạc đạn trống lu và moay-ơ

Bảo dưỡng bạc đạn trống lu và moay-ơ xe lu XCMG là “khớp nối” bền vững:

• Giữ độ chính xác: Kiểm tra khe hở chuẩn → trống lu phẳng ±2mm (theo 911 Group, 65% hỏng do mỡ EP2 khô).
• Bảo vệ thiết bị: Vệ sinh bạc đạn sạch → giảm mòn 50%, tuổi thọ 8000 giờ.
• An toàn lao động: Moment siết bulong đúng → tránh drum lỏng.
• Tiết kiệm chi phí: Tra mỡ chịu nhiệt 8 triệu/1000 giờ → rẻ hơn thay bạc đạn côn SKF 120 triệu.
• Tuân thủ cập nhật 2025: Mỡ EP2 kiểm tra NLGI 2, drop point >220°C.

Kỹ thuật viên ghi nhật ký kiểm tra khe hở, mỡ EP2 hàng 500 giờ.

12 bước bảo dưỡng bạc đạn trống lu và moay-ơ xe lu XCMG (911 Group)

Thời gian: 2–3 giờ | Nhân sự: 2 kỹ thuật viên | Chi phí: 10–18 triệu

Giai đoạn chuẩn bị (15 phút)

1. Ngừng hoạt động và áp dụng khóa an toàn LOTO
   • Tắt động cơ, chuyển công tắc về OFF.
   • Lắp khóa cá nhân vào hộp điện chính + gắn nhãn “KHÔNG VẬN HÀNH – ĐANG BẢO DƯỠNG BẠC ĐẠN”.
2. Nâng và cố định trống lu
   • Sử dụng cần cẩu 5 tấn nâng drum (trọng lượng 4–6 tấn).
   • Đặt 2 giá đỡ chịu lực >20 tấn tại moay-ơ trước/sau, căn chỉnh ngang ±1 mm.
3. Chuẩn bị dụng cụ và vật tư
   • Mỡ EP2: Shell Gadus S2 V220 (1 kg); torque wrench 1000 Nm; máy rửa áp lực 180 bar; thước kẹp 0.01 mm.
   • Bộ bạc đạn côn SKF dự phòng (30220 + 32222) nếu mòn >0.1 mm.

Giai đoạn tháo rời và vệ sinh (30 phút)

1. Tháo moay-ơ và bạc đạn
   • Tháo 12 bulong M24 moay-ơ (mô-men tháo 800 Nm theo thứ tự chéo).
   • Rút moay-ơ bằng dụng cụ chuyên dụng, tránh va chạm bạc đạn côn SKF.
2. Vệ sinh bạc đạn và moay-ơ
   • Rửa áp lực 180 bar với dung dịch tẩy mỡ chuyên dụng (pH 7–8).
   • Lau khô bằng giẻ cotton không xơ, kiểm tra cặn bẩn <0.1 g.

Giai đoạn kiểm tra và đánh giá (25 phút)

1. Kiểm tra mòn bạc đạn côn SKF
   • Đo đường kính vòng trong/ngoài tại 3 điểm bằng thước kẹp 0.01 mm.
   • Tiêu chí: mòn >0.1 mm → thay mới; <0.1 mm → tái sử dụng.
2. Nội soi rãnh và bề mặt bạc đạn
   • Sử dụng camera nội soi 8 mm, zoom 10x.
   • Tiêu chí: không vết xước >0.05 mm, không pitting bề mặt.
3. Kiểm tra khe hở axial/radial
   • Đo axial: 0.15–0.25 mm; radial: 0.05–0.15 mm.
   • Điều chỉnh bằng shim thép 0.1 mm nếu ngoài giới hạn.

Giai đoạn tra mỡ và lắp ráp (30 phút)

1. Tra mỡ chịu nhiệt EP2
   • Bơm 500 g mỡ EP2 Shell Gadus S2 V220 vào mỗi đầu bạc đạn (NLGI 2, drop point 230°C).
   • Đảm bảo mỡ lấp đầy 70 % khoang, không khí thoát qua van xả mỡ.
2. Lắp moay-ơ và bạc đạn côn SKF
   • Đẩy moay-ơ vào trục, căn chỉnh kiểm tra khe hở ±0.05 mm.
   • Lắp phớt chắn dầu NBR mới (đường kính 120×3 mm).

Giai đoạn siết chặt và chạy thử (20 phút)

1. Siết moment siết bulong M24
   • Siết 800 Nm theo thứ tự chéo (torque wrench ±5 %).
   • Kiểm tra lại sau 5 phút: không lỏng >2 Nm.
2. Chạy thử và bàn giao
   • Hạ drum, chạy không tải 10 phút → nhiệt độ bạc đạn <80°C, không tiếng kêu.
   • Ghi biên bản: lượng mỡ EP2, kiểm tra khe hở, ảnh bạc đạn → tháo LOTO, dán tem “ĐÃ BẢO DƯỠNG BẠC ĐẠN – 911 Group” + bảo hành 6 tháng.

Lưu ý quan trọng:

• Toàn bộ quy trình tuân thủ SKF Bearing Maintenance Handbook và hướng dẫn XCMG XS-Series 2025.
• Không sử dụng mỡ tái chế hoặc khác mỡ EP2 tiêu chuẩn.
• 911 Group cung cấp dịch vụ bảo dưỡng tại chỗ 24/7 với kỹ thuật viên được đào tạo SKF.

Lịch bảo dưỡng bạc đạn trống lu và moay-ơ (911 Group)

7 mẹo vàng bảo dưỡng bạc đạn trống lu và moay-ơ 8000 giờ

Vệ sinh bạc đạn định kỳ 500 giờ bằng áp lực 180 bar

• Sử dụng dung dịch tẩy mỡ pH 7–8, loại bỏ cặn bẩn <0.1 g.
• Lau khô cotton không xơ → ngăn oxy hóa bạc đạn côn SKF 40 %.

Tra mỡ chịu nhiệt EP2 Shell Gadus S2 V220 chính hãng

• 500 g/đầu bạc đạn (NLGI 2, drop point 230°C).
• Bơm đến khi mỡ cũ thoát van xả → lấp đầy 70 % khoang.

Kiểm tra khe hở axial/radial thước kẹp 0.01 mm

• Axial: 0.15–0.25 mm; radial: 0.05–0.15 mm.
• Điều chỉnh shim 0.1 mm nếu lệch >0.05 mm → duy trì độ phẳng drum ±1 mm.

Siết moment siết bulong M24 800 Nm theo thứ tự chéo

• Sử dụng torque wrench ±5 %, kiểm tra lại sau 100 giờ.
• Lắp bulong mới grade 10.9 nếu lỏng >2 Nm.

Lắp cảm biến nhiệt độ bạc đạn IoT SKF CMSS 220

• Cảnh báo Zalo khi >80°C hoặc rung bất thường >5 mm/s.
• Dữ liệu real-time lưu cloud 911 Group → dự đoán hỏng trước 300 giờ.

Lưu mẫu mỡ EP2 cũ kiểm tra lab mỗi 1000 giờ

• Phân tích: nước <0.1 %, kim loại <50 ppm, độ đặc NLGI 2.
• Kết quả lưu app 911 Group Care → thay mỡ sớm nếu suy thoái >20 %.

Tham gia khóa đào tạo “Bảo dưỡng bạc đạn XCMG” – 911 Group

• 1 ngày tại trung tâm SKF Việt Nam (cập nhật 11/2025).
• Nội dung: vệ sinh bạc đạn, tra mỡ chịu nhiệt, kiểm tra khe hở, moment siết bulong – cấp chứng chỉ.

An toàn lao động khi bảo dưỡng

• Khóa an toàn LOTO + giá đỡ drum >20 tấn.
• Đeo găng tay chống dầu + kính bảo hộ.
• Không quay drum khi kiểm tra khe hở.
• Xử lý mỡ thải đúng quy định.

Lưu ý vận hành giảm mòn

• Trước ca làm việc: Kiểm tra khe hở bạc đạn và mức mỡ bôi trơn EP2, đảm bảo mỡ đủ lượng, đúng chủng loại và không lẫn tạp chất. Phát hiện sớm khe hở bất thường giúp ngăn mài mòn tăng nhanh.

• Trong ca vận hành: Theo dõi nhiệt độ làm việc của bạc đạn côn SKF. Nhiệt độ tăng cao bất thường là dấu hiệu thiếu mỡ, mòn bạc đạn hoặc siết không đúng kỹ thuật, cần xử lý kịp thời.

• Sau ca làm việc: Vệ sinh sạch khu vực moay-ơ, kiểm tra lại tình trạng bulông và ghi chép moment siết theo tiêu chuẩn kỹ thuật để đảm bảo độ ổn định và an toàn cho trống lu trong các ca vận hành tiếp theo.

Kết luận

Bảo dưỡng bạc đạn trống lu và moay-ơ xe lu XCMG theo 12 bước từ 911 Group giúp vệ sinh bạc đạn sạch, tra mỡ chịu nhiệt EP2 đầy, kiểm tra khe hở chuẩn, bạc đạn côn SKF + moment siết bulong bền – trống lu phẳng, an toàn tuyệt đối. 911 Group cung cấp bạc đạn SKF, dịch vụ tại chỗ 24/7, công cụ torque và đào tạo miễn phí – biến “bảo dưỡng bạc đạn” thành “độ nén tối ưu”.

Xem thêm:

• Phương pháp phát hiện và khắc phục rò rỉ dầu trong hệ thống thủy lực xe lu XCMG
• Quy trình xử lý sự cố xe lu XCMG mất rung nhanh chóng và an toàn tại công trường
• Hướng dẫn kiểm tra motor rung xe lu XCMG khi hiệu suất rung suy giảm

Câu hỏi thường gặp (FAQ)

Vệ sinh bạc đạn thế nào?**

Rửa áp lực 180 bar + dung dịch tẩy mỡ, lau khô cotton.

Tra mỡ chịu nhiệt EP2 bao nhiêu?**

500g/đầu bạc đạn, Shell Gadus S2 V220.

Kiểm tra khe hở chuẩn là bao nhiêu?**

Axial/radial <0.3mm ±0.05mm.

Moment siết bulong M24 bao nhiêu Nm?**

800 Nm theo thứ tự chéo.

Chi phí bảo dưỡng bạc đạn trống lu và moay-ơ?**

10–18 triệu/lần – tiết kiệm 400 triệu/năm.

911 Group hỗ trợ gì?**

Bạc đạn SKF, mỡ EP2, dịch vụ 24/7, đào tạo, cảm biến IoT.
